一、產品概述

舜陽牌DT6系列電壓監測儀，適用于各級變電站、水電站、電廠、電力用戶對電網電壓的數據采集、存儲、統計、顯示、傳輸、監測及分析等領域，是專為電網網絡(luò )化運行而設計的獨立式電壓監測裝置。它集上述功能于一體，采用模塊化設計的通信終端，結合符合國家電網、廣東電網、廣西電網、云南電網等的電壓質量信息管理系統，實現CAC與裝置之間指令交互和裝置數據主動上報，是一款理想的電壓監測儀升級產品。DT6電壓監測儀已通過國家電網電力科學研究院實驗中心型式檢驗及EMC測試。

二、標準/通信協議

1、標準：

中華人民共和國電力行業標準DL/T500-2009《電壓監測儀使用技術條件》

國家電網公司企業標準Q/GDW 1819-2013《電壓監測裝置技術規范》

云南電網電壓監測管理系統技術規范（V1.7 2012版本）的第7章

云南電網電壓監測儀入網檢測方案（2015版）

2、通信協議：

國家電網公司《供電電壓監測裝置I1通信協議》

中國南方電網云南電網有限責任公司、廣東電網有限責任公司、廣西電網有限責任公司等《電壓監測終端通信協議》

三、DT6系列電壓監測儀的主要技術性能：

1、產品配置及規格型號

1×□V/G型單路電壓監測儀、2×□V/G型兩路電壓監測儀、3×□V/G型三路電壓監測儀。

“□”內為測100V或220V或380V電壓，可由用戶自行選擇。 可采用GPRS無線遠程、以太網有線遠程、

RS232/RS485本地串口等通信方式。

被監測額定電壓：為通用型監測儀，即100V/220V/380V自適應。

2、外形尺寸

掛裝式（/G）： 226×160×67mm（長×寬×厚）。

3、重量

DT6/G： 1.3kg（內置GPRS模塊時為1.5kg)。

4、監測回路

分單路、兩路、三路共三種。

5、工作電源

在正常狀態下，監測儀設計采用獨立工作電源，即與電壓監測回路分開且隔離，允許的供電電壓AC/DC(60~480)V。

允許的供電電壓60%Ug~130%Ug，以?xún)x表底殼實際所標的電源電壓為準。

6、功率損耗

6.1、監測儀自身功耗≤3VA（通信模塊除外）

6.2、采樣回路功耗≤0.6VA。

7、使用環境條件

環境溫度：-10℃~+50℃

極限溫度：-40℃~+70℃

相對濕度：40℃（20~90）%RH

大氣壓力：70~106kPa

8、時鐘誤差

時鐘誤差≤1s/d，掉電后可保持正常走時50000h以上（自監測儀出廠之日起）

9、準確度

電壓測量誤差（在Un±20%范圍內）≤0.5%

綜合測量誤差（在Un±20%范圍內）≤0.5%

靈敏度≤0.5%

統計精確度≤0.02%

10、存儲容量

大容量存儲器，滿足三路1分鐘間隔、100天存儲周期及12個月月統計數據的存儲要求，并具有可擴展性。掉電后數據保存時間：＞10a（自?xún)x表出廠之日起）。

11、平均無故障工作時間：MTBF≥50000h

12、防護措施：電源、RS232、RS485及其他接口具有抗干擾、防雷擊等措施。

13、外殼防護性能：采用IP51防護等級，密封設計，防塵埃、防水濺，壁掛式安裝。

14、阻燃性能

非金屬外殼和端子排的阻燃性能符合GB/T 5169.11的阻燃要求。

15、信號監測回路的過載能力

信號回路能承受1.9倍的額定電壓歷時60min不損壞。

16、產品功能

16.1、基本功能

16.1.1、采集與統計對象

采用真有效值采樣，每秒采樣4次，并作為預處理值存儲，1min作為一個統計單元

采用秒級采集、分鐘平均值算法，對1~3路

（100V/220V/380V可選）線路的實時電壓進行采集、存儲、分類統計，以一次電壓形式顯示出來

16.1.2、統計形式：自動地按日、月方式分類統計

16.1.3、統計及記錄項目

a)記錄實際運行電壓

b)電壓監測統計數據

c)事件記錄

d)流量記錄

e)可靠性記錄

f)工作狀態記錄

16.1.4、轉月日的設置

16.2、數據存儲功能

16.3、顯示功能

16.4、參數設置與查詢功能

16.5、事件檢測與告警功能

16.6、持續工作時間記錄功能

16.7、時鐘與對時功能

16.8、通信功能

16.8.1、通信方式

根據需求可選擇無線GPRS、以太網、RS232串口、RS485接口通信方式。

16.9、安全防護功能：

自檢自恢復功能

軟件升級功能

電源失電保護與自動上報功能

功能狀態設置

鍵盤和檢驗功能

裝置自身報警功能

裝置按鍵應答功能

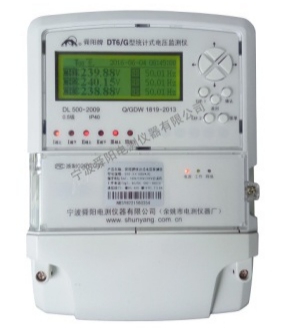

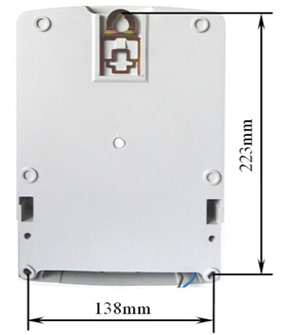

DT6型掛裝式電壓監測儀的外形如圖1如示，它通常采用三點定位安裝。

掛裝式（/G）結構：226×160×67mm（長×寬×厚）。

重量：1.3kg（內置GPRS模塊時為1.5kg)。

產品規格型號：
